Die Suche „Unterschied Magnetventil und Pneumatikventil“ vermischt zwei Achsen: wie das Ventil betätigt wird, und wofür es gebaut ist. Viele Pneumatikventile sind Magnetventile. Umgekehrt ist nicht jedes Magnetventil ein Pneumatikventil.

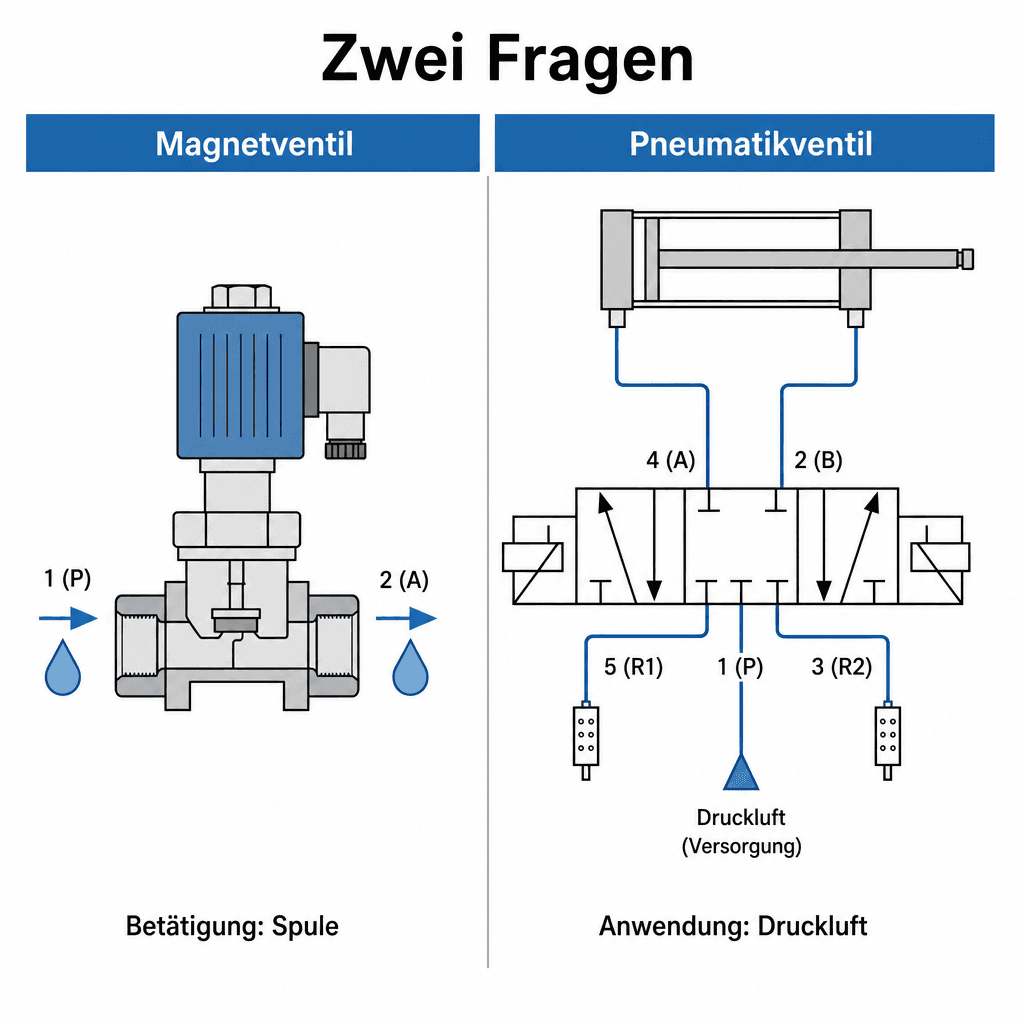

Zwei verschiedene Fragen
- Magnetventil sagt, wie betätigt wird: durch eine Spule. Das Medium kann Luft, Gas, Flüssigkeit oder Dampf sein. Typisch 2/2- oder 3/2-Prozessventile, oder die Spule auf einem Wegeventil.
- Pneumatikventil sagt, wofür es gebaut ist: Druckluft in der Automatisierung, meist 3/2, 5/2 oder 5/3 für Zylinder und Ventilinseln. Die Betätigung kann magnetisch, mechanisch, pneumatisch oder per Handhebel sein.
Pneumatikventil
Ein Pneumatikventil steuert Luft zu Antrieben, vor allem Pneumatikzylindern. Die Bauform ist oft ein Wegeventil (3/2, 5/2, 5/3) oder eine Ventilinsel. Die Spule ist nur eine mögliche Betätigung. Es gibt Handventile, Rollenstössel und pneumatisch gesteuerte Ventile ohne elektrischen Anschluss.
Magnetventil
„Magnetventil“ bezeichnet die elektromagnetische Betätigung. In der Prozessautomation sind das häufig 2/2- oder 3/2-Prozessventile für Luft, Gase oder Flüssigkeiten. Dieselbe Spule sitzt auch auf einem Pneumatik-Wegeventil und schaltet dort den Vorsteuerdruck oder direkt den Schieber.
Wann welcher Begriff hilft
- Zylinder schalten, Wege, Inseln: von Pneumatikventil sprechen, dann 5/2 oder 5/3 festlegen (5/2- vs. 5/3-Wegeventil).
- Medium, Dichtung, Sitzventil, 2/2 NC: von Magnetventil oder Prozessventil sprechen.
- Durchfluss immer über Qn oder Kv wählen, nicht über den Namen. Siehe Nennweite reicht nicht.
Ob das Magnetventil direkt oder vorgesteuert arbeitet, steht in Direktgesteuert vs. vorgesteuert.
Häufige Fragen
Was ist der Unterschied zwischen Magnetventil und Pneumatikventil?
Magnetventil beschreibt die elektromagnetische Betätigung. Pneumatikventil beschreibt ein Ventil für Druckluft, oft ein Wegeventil für Zylinder. Viele Pneumatikventile sind Magnetventile, aber nicht jedes Magnetventil ist ein Pneumatikventil.
Ist ein Pneumatikventil immer elektrisch?
Nein. Pneumatikventile gibt es auch mit Handhebel, mechanischer Betätigung oder pneumatischer Vorsteuerung ohne eigene Magnetspule am Hauptventil.
Welches Ventil braucht ein Pneumatikzylinder?
Typisch ein 3/2-Wegeventil für einfachwirkende und ein 5/2- oder 5/3-Wegeventil für doppeltwirkende Zylinder. Die Grösse folgt aus dem Durchfluss (Qn), nicht aus der Bezeichnung Magnet- oder Pneumatikventil.
