Doppeltwirkende Pneumatikzylinder brauchen ein 5-Wege-Ventil: ein Druckanschluss, zwei Arbeitsanschlüsse, zwei Entlüftungen. Die Frage ist nur, ob zwei Schaltstellungen (5/2) reichen oder eine definierte Mittelstellung (5/3) nötig ist.

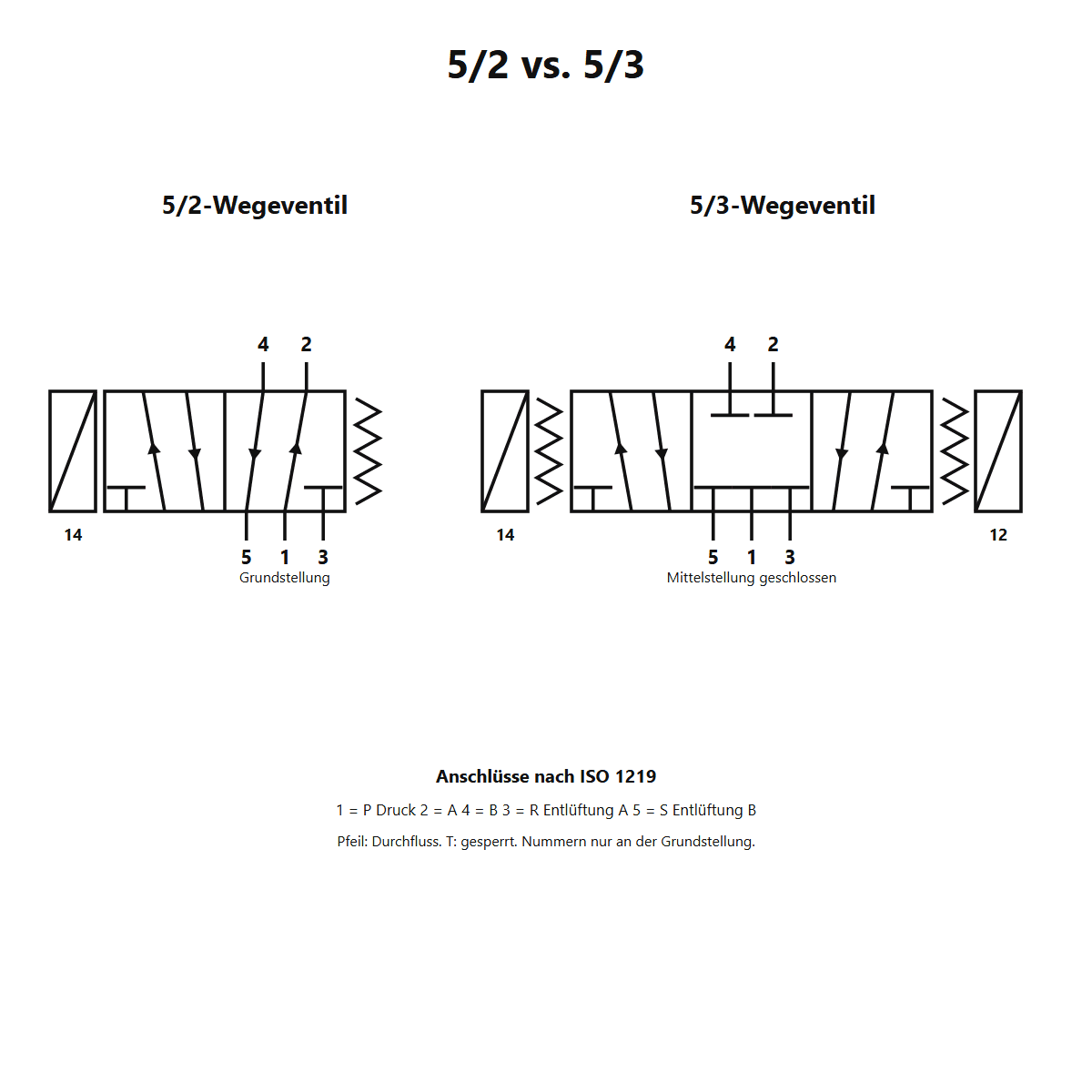

5/2-Wegeventil
Zwei Stellungen, fünf Anschlüsse. Stellung 1 verbindet Druck mit A und entlüftet B; Stellung 2 umgekehrt. Der Zylinder fährt aus oder ein. Federrückstellung oder Impuls (bistabil, zwei Magnete) bestimmt, ob das Ventil bei Stromausfall zurückfällt oder die letzte Stellung hält.
Das ist die Standardwahl, wenn der Zylinder nur zwischen zwei Endlagen wechseln soll. Einfachwirkende Zylinder brauchen dagegen ein 3/2-Ventil.

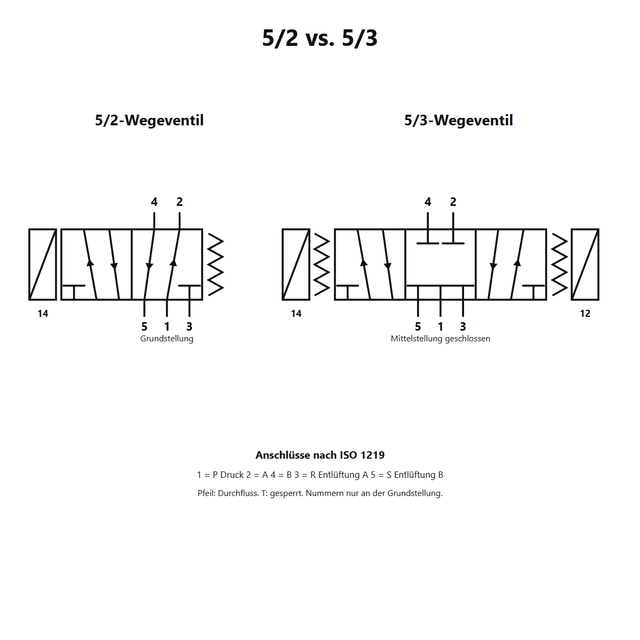

5/3-Wegeventil
Zusätzlich eine Mittelstellung, sobald beide Magnete (oder die Feder) unbetätigt sind. Was in der Mitte passiert, steht im Schaltsymbol, nicht im Namen „5/3“.
Geschlossen (blocked)
A und B sind abgesperrt. Der Zylinder bleibt grob unter Druck. Die Lage hält nicht millimetergenau, weil Luft federt und Dichtungen lecken.
Entlüftet (exhausted)
Beide Arbeitsanschlüsse sind nach aussen offen. Der Zylinder ist kräftefrei, lässt sich verschieben und setzt sich ohne Klemmkraft still.
Belüftet (pressurized)
Beide Kammern stehen unter Druck. Der Zylinder gibt weniger nach als bei geschlossener Mittelstellung, bleibt aber nicht kräftefrei. Für echte Zwischenpositionen braucht es Wegmessung oder einen anderen Antrieb.
Welche Variante wählen?
- Nur aus/ein, keine Pause dazwischen: 5/2.
- Zylinder soll bei Halt nicht nachgeben dürfen (Presse, Spannung): 5/3 geschlossen, plus prüfen ob die Kraft wirklich steht.
- Werkzeugwechsel, Not-Halt ohne Klemmkraft: 5/3 entlüftet.
- Weniger Nachgeben als geschlossen, aber nicht kräftefrei: 5/3 belüftet.
Die Grösse folgt aus dem Durchfluss, nicht aus 5/2 vs. 5/3. Rechner: Ventilgrösse zum Zylinder. Ob das Wegeventil direkt oder vorgesteuert ist: direkt vs. vorgesteuert. Übersicht der Bauarten: Pneumatikventile.
Häufige Fragen
Was ist der Unterschied zwischen 5/2- und 5/3-Wegeventil?
Beide haben fünf Anschlüsse. 5/2 hat zwei Schaltstellungen (aus/ein). 5/3 hat zusätzlich eine Mittelstellung, in der A und B geschlossen, entlüftet oder belüftet sind.
Welches Wegeventil für einen doppeltwirkenden Zylinder?
Standard ist 5/2. 5/3 nur, wenn eine definierte Mittelstellung gebraucht wird: halten, kräftefrei oder beide Kammern unter Druck.
Hält eine geschlossene Mittelstellung den Zylinder fest?
Nur grob. Luft federt, Dichtungen lecken. Für eine feste Zwischenposition reicht 5/3 geschlossen nicht; dafür braucht es Sensorik oder einen anderen Antrieb.
