Datenblätter mischen Kv, Kvs, Cv, Qn, C-Wert und Nl/min. Ohne die Definitionen sind Ventile nicht vergleichbar. Dieser Überblick sagt, was die Kennzahl misst und welches Tool danach passt.
- Vorhandene Kennzahl in eine andere Einheit: Durchfluss-Umrechner
- Kv oder Qn aus Betriebsdaten (Durchfluss, Druck, Medium): Durchfluss-Rechner
Kv und Kvs
Der Kv-Wert ist der Durchfluss von Wasser in m³/h bei 1 bar Druckverlust (DIN EN 60534). Er gilt für den aktuellen Hub. Kvs ist derselbe Wert bei vollständig geöffnetem Ventil (100 % Hub) und steht in den meisten Katalogen.
Ein kleiner kv-Wert (kleines k) meint oft l/min statt m³/h bei gleichem Druckverlust. Im Zweifel die Einheit im Datenblatt lesen, nicht nur das Kürzel.
Cv-Wert
Der Cv-Wert ist die US-Kennzahl: US-Gallonen Wasser pro Minute bei 1 psi Druckabfall. Für den Katalogvergleich reicht Cv ≈ Kv × 1,165 und umgekehrt Kv ≈ Cv × 0,857. Die Faktoren sind Näherungen unter Normbedingungen. Für die Auslegung aus realem Durchfluss und Δp den Rechner verwenden, nicht nur den Faktor.
Qn und Nl/min
Nl/min sind Normliter pro Minute: Volumenstrom bei festgelegten Normbedingungen (Druck und Temperatur im Datenblatt prüfen, oft 0 °C oder 20 °C und 1013 mbar). Qn ist in der Pneumatik meist der Normdurchfluss des Ventils bei 6 bar Eingang und 1 bar Druckabfall, ebenfalls in Nl/min.
Qn eignet sich, um ein Pneumatikventil zu einem Zylinder zu wählen. Anschluss und Nennweite tun das nicht. Siehe Der grösste Irrtum in der Pneumatik.
C-Wert und b-Wert
Nach ISO 6358 beschreiben C (Schallleitwert) und b (kritisches Druckverhältnis) den Gasdurchfluss durch eine Komponente. Japanische Kataloge nutzen diese Angabe häufig. Zum Vergleich mit europäischen Qn-Werten den Umrechner verwenden; eine pauschale Formel ohne b ist ungenau.

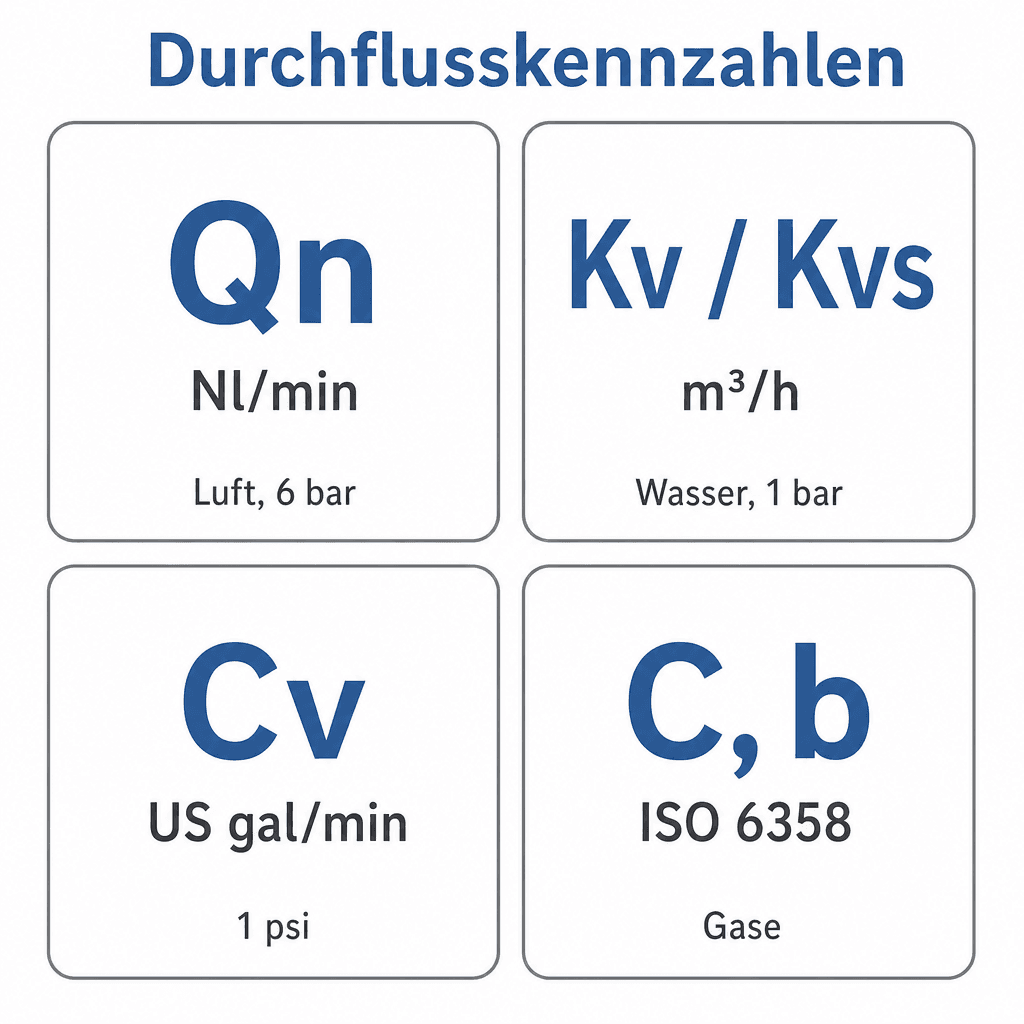

Welche Kennzahl wofür?
- Qn / Nl/min: Luft. Pneumatikventile und Zylinderauslegung.
- Kv / Kvs: Wasser und Flüssigkeiten, oft auch Gase umgerechnet. Prozess- und Regelventile.
- Cv: wie Kv, in US-Einheiten. Amerikanische Datenblätter.
- C und b: Luft und Gase nach ISO 6358. Häufig bei asiatischen Herstellern.
Für die Ventilgrösse zum Zylinder reicht oft Qn: Ventilgrösse berechnen.
Häufige Fragen
Was ist der Unterschied zwischen Kv und Kvs?
Kv gilt beim aktuellen Hub, Kvs bei vollständig geöffnetem Ventil. Im Datenblatt steht fast immer Kvs.
Wie rechnet man Cv in Kv um?
Näherung: Kv ≈ Cv × 0,857. Für den umgekehrten Weg Cv ≈ Kv × 1,165. Genaue Auslegung aus Durchfluss und Druck macht der Durchfluss-Rechner.
Was bedeutet Qn bzw. Nl/min?
Nl/min ist der Normvolumenstrom. Qn ist in der Pneumatik der Normdurchfluss eines Ventils, typisch bei 6 bar Eingang und 1 bar Druckabfall.
