Optimale Schlauchgrösse für zeitkritische Anwendungen
Bei der Schlauchauswahl stehen Material und Grösse im Vordergrund. Das Material wird primär nach Biegeradius und Flexibilität gewählt. Die Grössenauswahl gestaltet sich komplexer. Bei zeitlich unkritischen Anwendungen spielt die Schlauchgrösse meist eine untergeordnete Rolle. Anders verhält es sich, wenn Pneumatikzylinder möglichst schnell ausfahren sollen.
Zwei konkurrierende Theorien
Zur Frage der optimalen Schlauchgrösse für zeitkritische Anwendungen existieren zwei gegensätzliche Ansätze:
- Grössere Schläuche bieten höheren Durchfluss und sind daher vorteilhaft.
- Kleinere Schläuche haben geringeres Innenvolumen und sind daher besser geeignet.
Die optimale Lösung
Die Lösung liegt wie so oft im ausgewogenen Mittelweg. Für die Bestimmung der richtigen Schlauchgrösse für konkrete Anwendungen empfehlen wir den "Schlauch Durchfluss Test" zu nutzen. Die nachfolgenden Ausführungen zeigen die technischen Hintergründe auf.
Durchflussverhalten verschiedener Schlauchgrössen

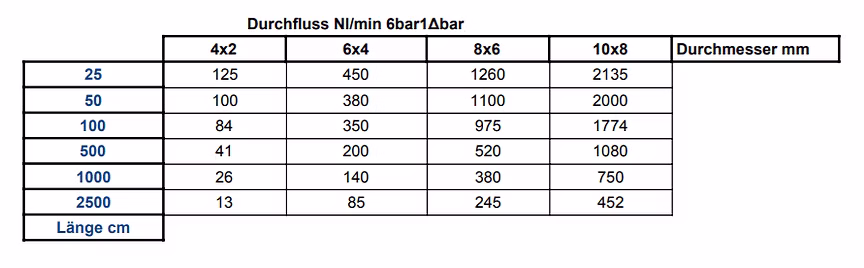

Grössere Schläuche bieten grundsätzlich höheren Durchfluss. Diese Aussage ist korrekt, aber welche konkreten Durchflusswerte erreichen verschiedene Schlauchgrössen?
Der Durchflussabfall mit zunehmender Schlauchlänge verläuft nicht linear, sondern folgt komplexeren Gesetzmässigkeiten.
Volumenverhalten von Schläuchen
Kleinere Schläuche weisen geringeres Innenvolumen auf. Verläuft diese Beziehung linear?
Bei zunehmender Schlauchlänge nimmt das Volumen tatsächlich linear zu.
Das entscheidende Kriterium
Grundsätzlich ist ein grösserer Schlauch für schnelles Ausfahren von Zylindern oder hohe Schaltfrequenzen vorteilhaft. Es existiert jedoch eine kritische Grösse, ab der ein grösserer Schlauch keinen Mehrwert bietet. Das Innenvolumen wird dann so gross, dass der Durchfluss nicht mehr ausreicht, um den Zylinder effizient mit Druck zu füllen.
Praktische Auswahlkriterien
Die optimale Lösung liegt in der Auswahl eines Schlauches, der einen leicht höheren Durchfluss als die Anwendung erfordert.
Praktisches Beispiel
- Ein Pneumatikzylinder benötigt einen Durchfluss von 300 Nl/min für die gewünschte Ausfahrzeit.
- Die Schlauchlänge beträgt 100 cm.
Es sollte ein Schlauch gewählt werden, der etwa 320-350 Nl/min zulässt.
Wichtiger Hinweis: Normliter

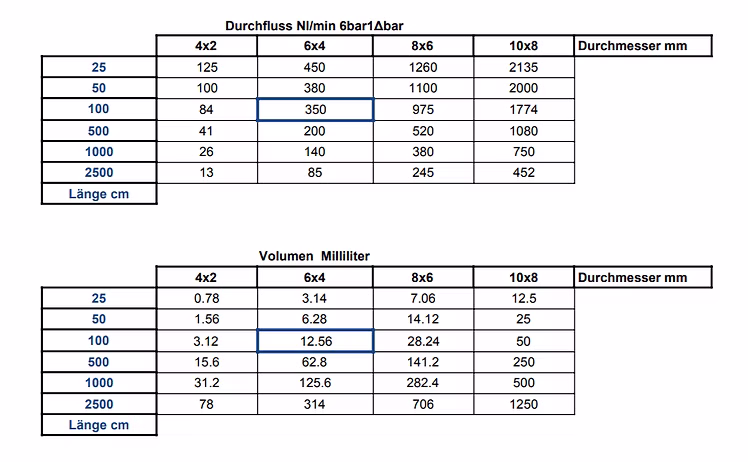

In der Tabelle können die entsprechenden Werte für das eigene Projekt nachgeschlagen werden. Alle angegebenen Werte beziehen sich auf Normliter (Nl/min). Diese Werte müssen für die konkrete Anwendung entsprechend angepasst werden.
